В данной статье мы расскажем, как правильно и быстро строится аксонометрическая схема канализации. В первую очередь открываем какую-нибудь программу, предназначенную для черчения.Перед тем, как будет построена аксонометрия, необходимо, чтобы имелся план здания, квартиры или какой-либо комнаты с канализационными сетями.

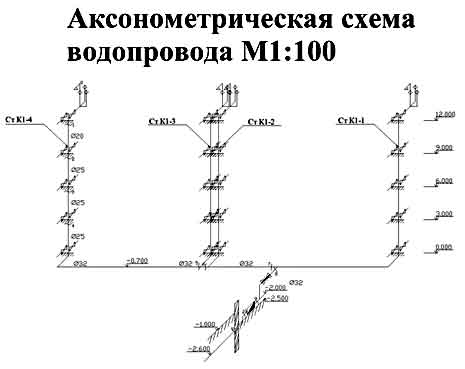

Чертится все довольно просто и банально, все трубы, которые имеются на плане необходимо перенести на свой чертеж, однако все должно быть под углом 45 градусов. Не распространяется это правило лишь для горизонтальных участков, аксонометрия такой линии остается в таком же положении.
Наиболее быстрым вариантом построения является копирование всего чертежа, после этого производиться вставка, а после чего выбирается команда повернуть. После выбора этой функции нужно задать ей значение, оно будет равняться 45 градусов, в программе просто пишется число.

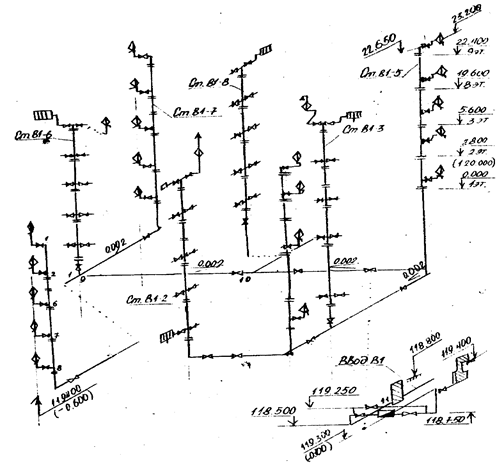

После этого в тех местах на плане, где стоят стояки, они показываются в виде точки, нужно провести вертикальную линию, на все этажи, которые имеются в здании. Для лучшего восприятия рекомендуется показывать этажность здания, а именно показать на чертеже плиты перекрытия, на каждом этаже, не стоит их делать длинными, стоит пользоваться разрывом.
Аксонометрическая схема канализации обязательно должна содержать в себе все приборы, которые имеются. Например, писсуар, унитаз, раковины, трапы и другие различные сантехнические приборы.

Скачать пособие бесплатно

Здесь надо заострить внимание, если на чертеж залазит один прибор на другой, а это случается очень часто, необходимо показать пунктирную линию, тем самым отодвинув сантехнический прибор для лучшей видимости.


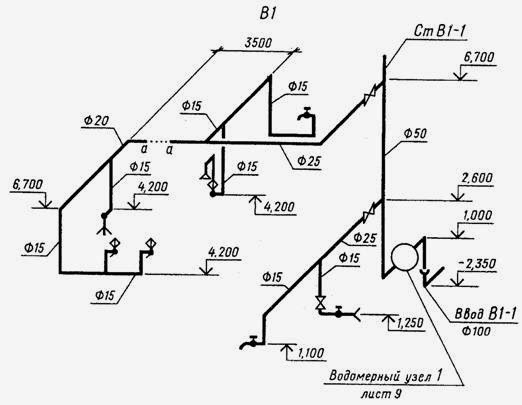

На схеме аксонометрия должна включать себя показы всех диаметров труб. Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03.

Все элементы нанесены, теперь стоит позаботиться о нанесении выпусков, здесь тоже ничего сложного, диаметры должны быть больше, чем в стояках, уклон принимается 0,02.

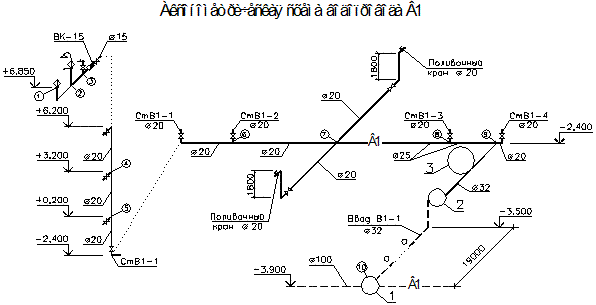

Последним штрихом в черчении аксонометрии является нанесение отметок, тут нужно смотреть глубину промерзания, расположение фундамента, и другие факторы, влияющие на отметки.
